La solution la plus modulable du marché qui s’adapte à tous vos besoins

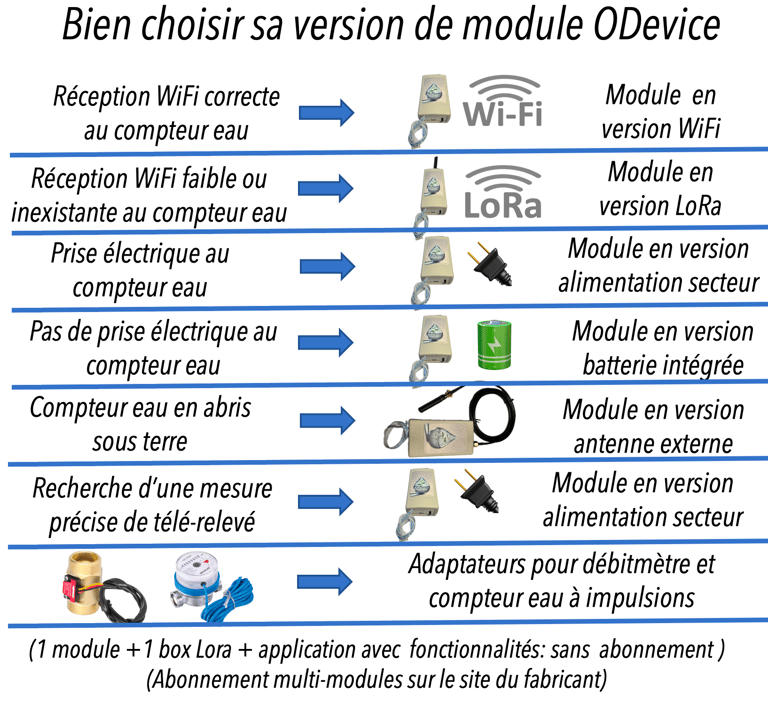

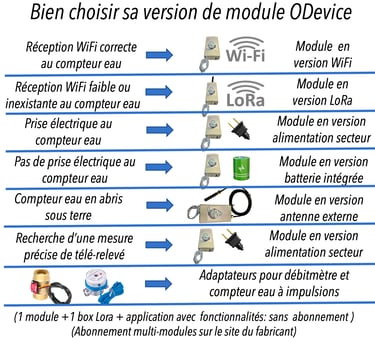

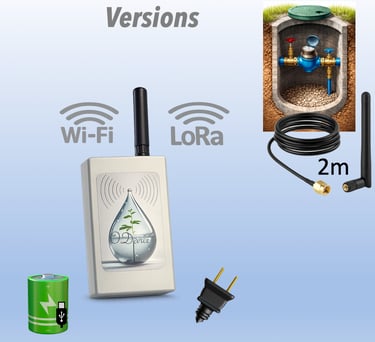

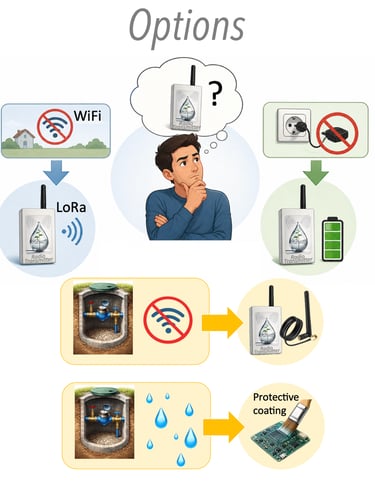

Le 'Radio Transmitter' : Il gère votre capteur, traite les données et les alertes, puis transmet les informations au serveur Cloud. Il est disponible avec différentes options afin de s’adapter aux contraintes et aux conditions de votre installation.
Les fonctionnalités:
Mesures détaillées avec historique et graphiques, mises à jour toutes les heures.
Alertes selon des seuils de niveau ou par comparaison avec une période de référence, notamment pour l’arrosage et l’irrigation
Gestion optimisée de la batterie avec simulateur d’autonomie et aide au réglage des paramètres
Transmission des mesures et des alertes vers le serveur pour un affichage à distance sur l’application smartphone
Partage des modules entre utilisateurs: proches, collaborateurs ou clients
Évolutif
Le Transmitter et son application smartphone est déjà compatible avec plusieurs capteurs et peut être adapté à d’autres sur demande.
Les Kits prêts à l'emploi
Chaque kit comprend le Transmitter et son cable d'adaptation au capteur choisi. L’application smartphone affiche une interface dédiée avec alertes correspondantes.
ODevice propose une solution permettant de lire les données de vos capteurs, de les transmettre vers le Cloud et de les consulter à distance depuis votre smartphone via notre application mobile.
Sauf exception, comme le capteur de distance, ODevice ne fournit pas directement les capteurs. Ceux-ci peuvent être déjà présents dans votre installation (par exemple un compteur d’eau) ou être achetés séparément, notamment pour des raisons liées aux exigences de conformité et de certification CE. Nous vous proposerons des capteurs compatibles et des liens d'achats.
Vous choisissez un nouveau compteur d’eau ?
Privilégiez un compteur à impulsions. Il est parfaitement adapté à notre système et permet d’obtenir une simplicité d'installation, une meilleure précision , une résistance à l'humidité, et une excellente autonomie en fonctionnement sur batterie.
Les fonctionnalités
Les kits

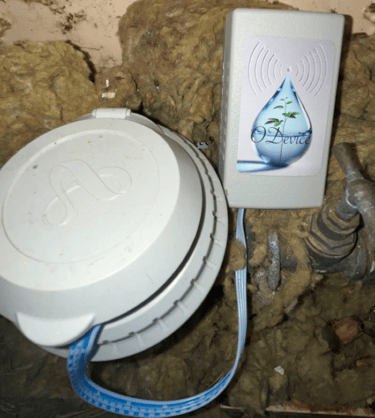

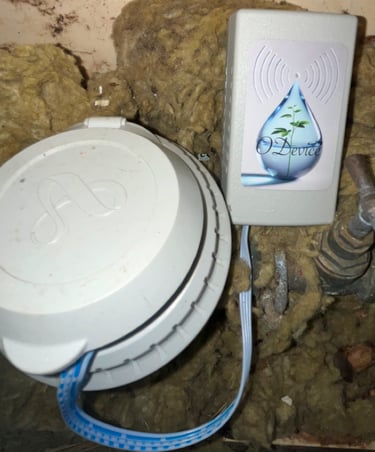

Installation facile avec son autocollant double face.

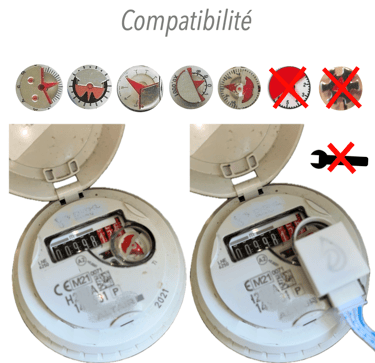

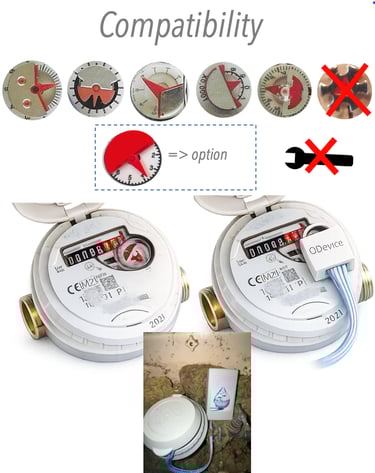

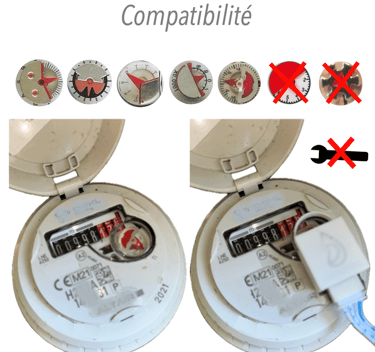

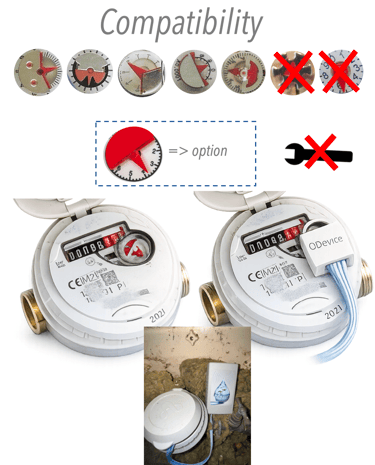

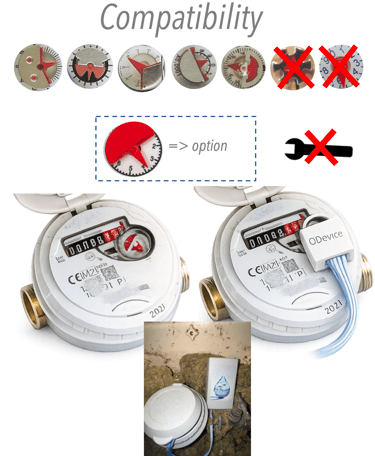

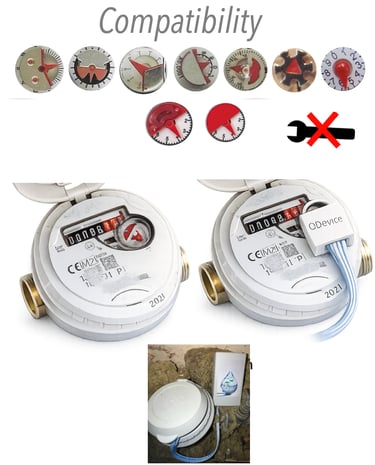

Kit version disque rouge: avec un capteur compatible pour les compteurs d'eau possédant un disque rouge.

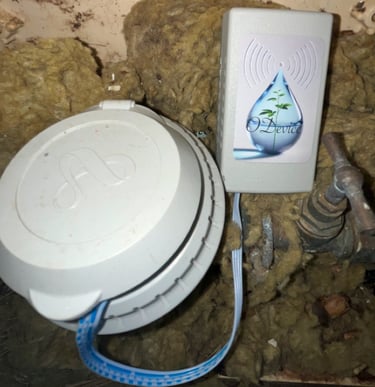

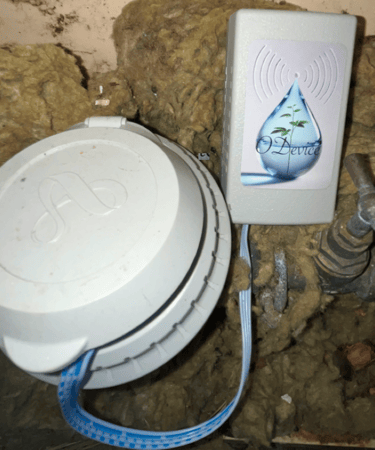

Le kit pour compteur d'eau classique

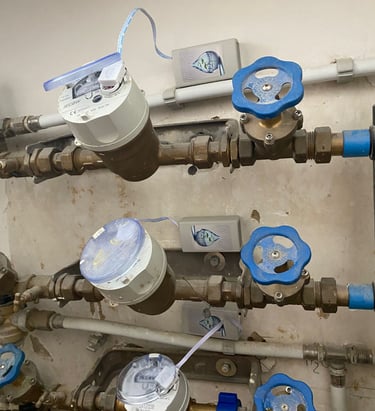

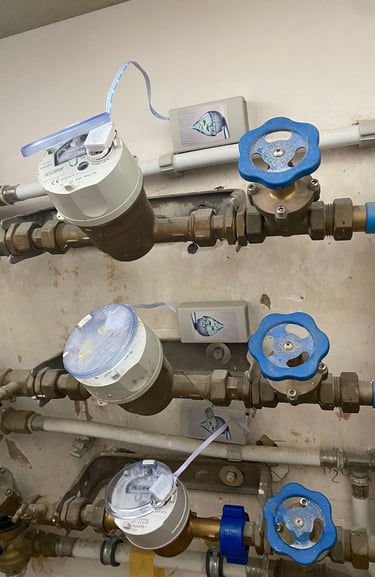

Exemple de compteurs d'eau:
Le système ODevice détecte chaque mouvement du disque du compteur, dès son débit de démarrage, pour une détection optimale des très faibles consommations et des fuites.
Il existe 2 versions :

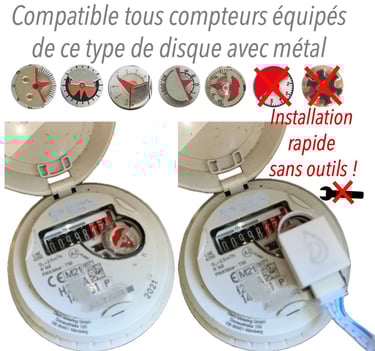

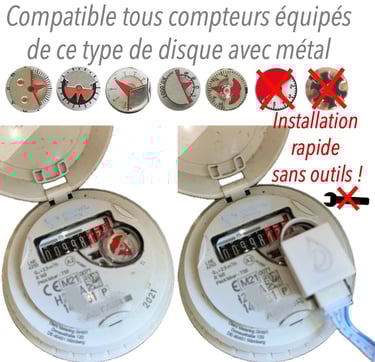

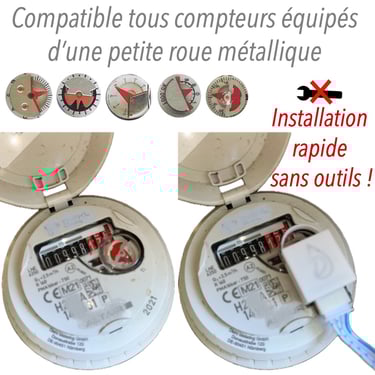

Kit version disque métallique : avec un capteur compatible pour les compteurs d'eau possédant un disque avec du métal.
Alertes disponibles: volume, durée, périodes répétitives (arrosage)
Compatible avec différents coefficients multiplicateur : ×1, ×2, ×10
Le kit pour compteur d'eau à impulsion
Utile : vous pouvez ajouter un câble de plusieurs dizaines de mètres reliant le compteur au module, permettant de rapprocher le module d’une alimentation électrique ou d’améliorer la réception radio.
Quelques références de compteurs (recherche internet: "compteur eau à impulsions contact sec reed":)
Alertes disponibles: volume, durée, périodes répétitives (arrosage)
Exemple de compteurs d'eau à impulsion Reed:
Le système ODevice détecte chaque chaque impulsion émise par le compteur, dès son débit de démarrage, pour une détection optimale des très faibles consommations et des fuites.

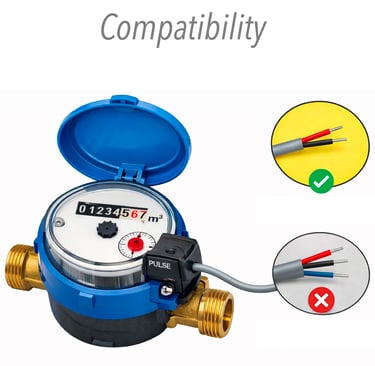

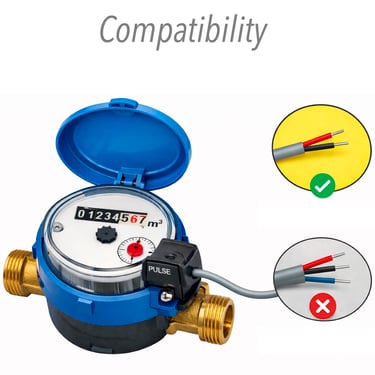

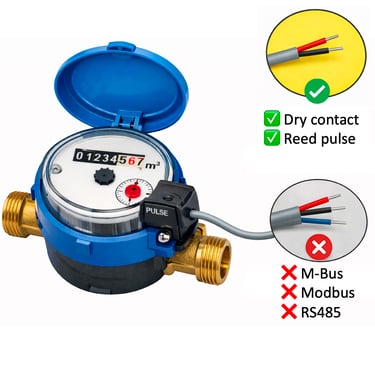

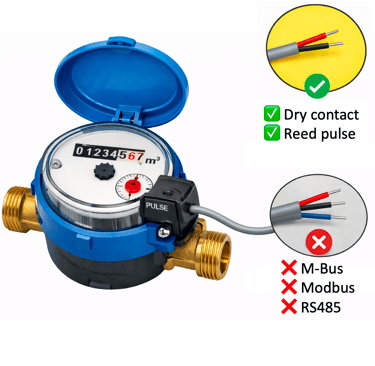

Compatible uniquement avec les compteurs à impulsion de type contact sec / reed non polarisé.
Compatible avec différents coefficients multiplicateur : ×1, ×2, ×10
Non compatible directement avec les solutions numériques ou bus de communication telles que M-Bus, Wireless M-Bus, Modbus, RS485, LoRaWAN, Sigfox ou NB-IoT.
Ce kit offre une autonomie sur batterie nettement supérieure aux autres versions.

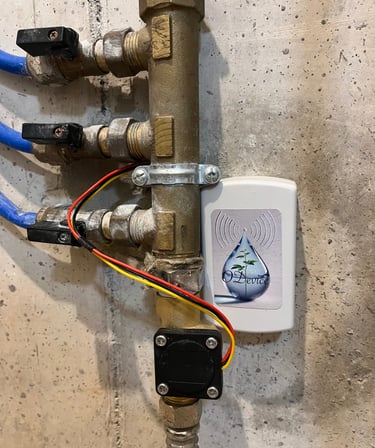

Le kit pour débitmètre
Précisions des mesures:
Débit minimal : dépend du constructeur, autour de 1L/mn. Suffisant pour surveiller un arrosage, mais ne détectera pas les fuites de très faible débit.
Compatible débitmètres 3,3 V (≤ 15 mA). Certains modèles 5 V peuvent fonctionner mais sont considérés hors spécifications et sans garantie. Cependant, nous avons beaucoup travaillé avec ce débitmètre 4.7V sans soucis (Cf référence ci dessous).
Compatible avec les débitmètres coefficient K> 6 (exemple : f=11Q → ici K=11). Précision réduite sur débit <4L/mn.
Meilleure précision avec un coefficient K élevé (exemple K=11).
Alertes disponibles: volume, durée, périodes répétitives (arrosage)
Débitmètre conseillé: Très bon résultats lors de nos tests (autonomie et précision) avec cette référence:
https://www.amazon.fr/dp/B077TNHCWG
Autres débitmètres:
Quelques références de débitmètres utilisés en test :
YF-B5 3/4 : 3.5V / F=6.6Q / 4,99€ / Lien site Ali Express
YF-B2 1/2 : 3.5V / F=11Q / 6.46€ / Lien site Ali Express
Ce capteur A02YYUW de DFRobot et son câble de 30cm, offre une plage de mesure de 3cm à 450cm. Il est étanche, certifié IP67 et adapté aux environnements difficiles avec compensation de température.
Son principe est simple : il fonctionne un peu comme un sonar. Le capteur envoie une onde inaudible ultrasonore qui se réfléchit sur la surface située devant lui, par exemple la surface de l’eau dans une cuve, puis revient vers le capteur.
Alertes disponibles: Distance minimale et maximale
Historique des mesures : moyennes horaires sur 7 jours et mensuelles sur 1 an.
Fréquence des mesures: de 1mn à 24h
Le kit de mesure de niveau d'eau et de distance

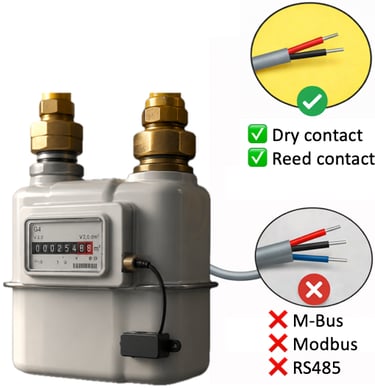

Compatible uniquement avec les compteurs à impulsions de type contact sec / reed non polarisé.
Le kit pour compteur gaz à impulsions
Utile : vous pouvez ajouter un câble de plusieurs dizaines de mètres reliant le compteur au module, permettant de rapprocher le module d’une alimentation électrique ou d’améliorer la réception radio.
Alertes disponibles: volume, durée
Fonctionnalités
En version batterie, un algorithme est utilisé pour optimiser la consommation et atteindre plusieurs mois d’autonomie. Ce paramètre est réglable par l’utilisateur, qui peut choisir entre précision et autonomie. Voici l'écart de mesures observé avec cet algorithme sur 900 L de consommation d’eau domestique :
Compteur d'eau à impulsions: 0%
Kit compteur d'eau avec réglage "5s compromis/précision": -3%
Débitmètre K=11 avec réglage "5s" après calibration de correction: +1%
Débitmètre K=6.5 avec réglage "5s" après calibration de correction: -14%
Une précision parfaite peut être obtenue en modifiant ce compromis.
Sur alimentation secteur ou pour module à impulsions, la précision est parfaite car aucun compromis précision/autonomie n'est nécéssaire.
Algorithmes optimisés
L'application mobile

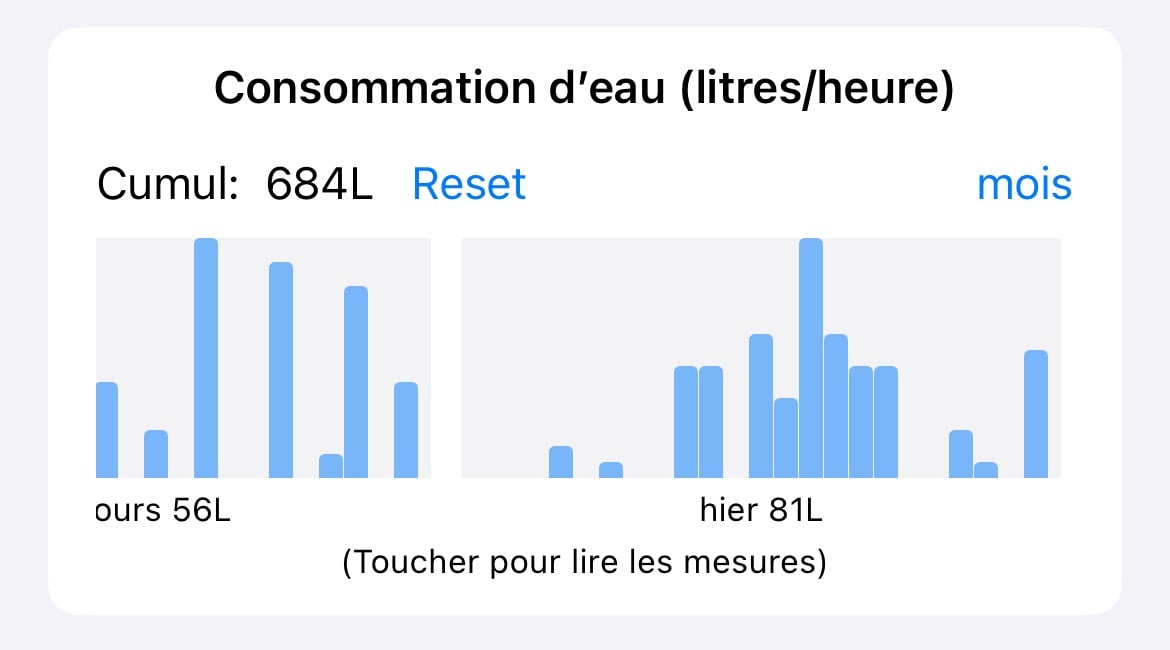

Suivi semaine et mensuel : graphique, tableau , cumul avec reset.
L'application vous permettra de :
Surveiller techniquement vos modules (radio, batterie, mesures ...)
Modifier leurs paramètres et types d'alertes avec visualisation de l'impact sur l'autonomie
Suivre leur statut (état, messages reçus, heure dernière communication,... )
Superviser un parc de modules et les partager avec d'autres utilisateurs
Disponible en 🇫🇷 🇬🇧 🇮🇹 🇪🇸 🇩🇪

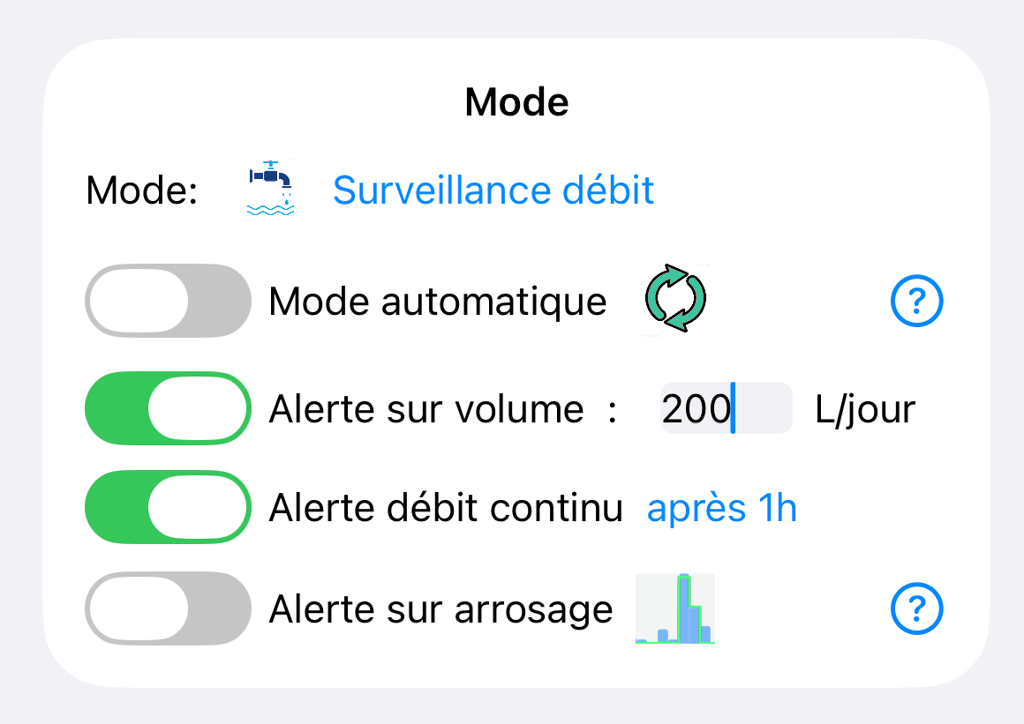

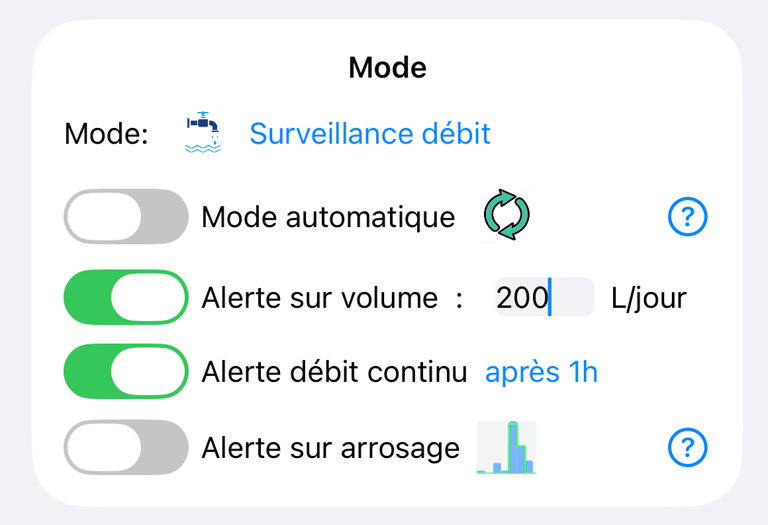

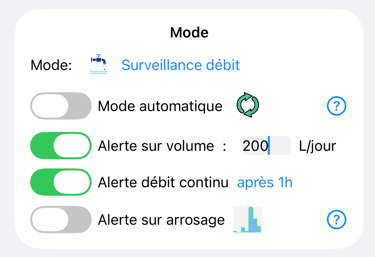

4 modes d'utilisation prédéfinis :
"Maison inhabitée"
Alerte fuite dès 2 litres détectés avec mesure du débit"Maison inhabité mais entretenue"
Mode précédent mais alertes désactivées durant les horaires de travail du personnel."Surveillance de fuites Eco"
Pour une autonomie maximale. Surveille uniquement les fuites.
"Surveillance de débit"
Idéal pour surveiller une consommation avec des alertes (volumes, debits, fuites)
Fonctionnalités:
Choix d'activation d'alertes
Supervision du serveur
Si le module ne communique plus pendant plus de 24 h, une alerte vous sera automatiquement envoyée par le serveur pour signaler son dysfonctionnement.
👉Trouver le meilleur équilibre entre précision des mesures et autonomie de la batterie, selon vos besoins.

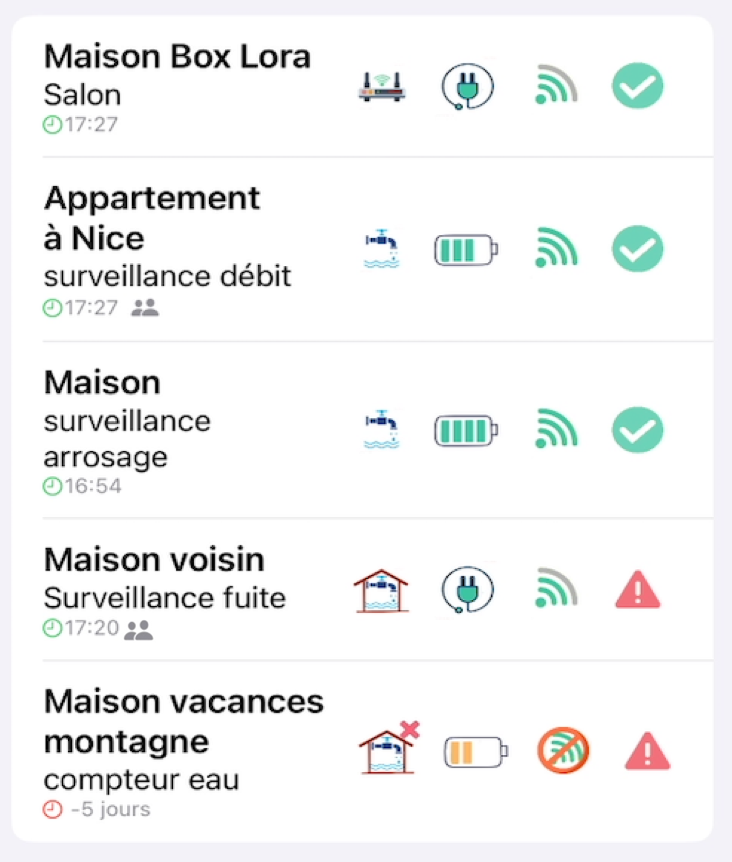

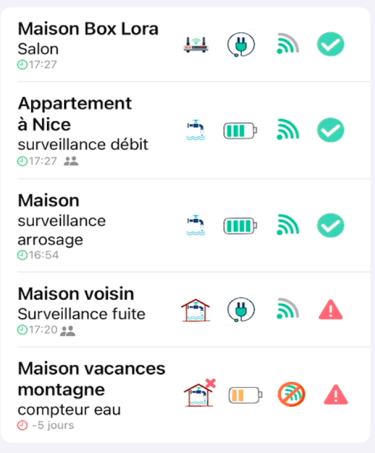

Supervision des modules
Optimisation de la batterie
Supervision des modules
Statut batterie et radio
Statut alerte en cours
Mode de fonctionnement
Date dernière communication
Partage entre utilisateurs
Affichage volume eau/ coût (paramétrable )
Détection d'anomalies avec remonté d'alertes
Modification des paramètres du Transmitter
Réglage de la fréquence de communication avec le réseau
Réglage de la fréquence de lecture du capteur
Visualisation de leur impact sur la batterie
Vous réglez et vous voyez immédiatement l’impact sur l’autonomie
Visualisation de la répartition de la consommation entre les communications radio et les mesures du capteur
Visualisation de l’énergie consommée par chaque communication radio selon la puissance et la qualité du signal

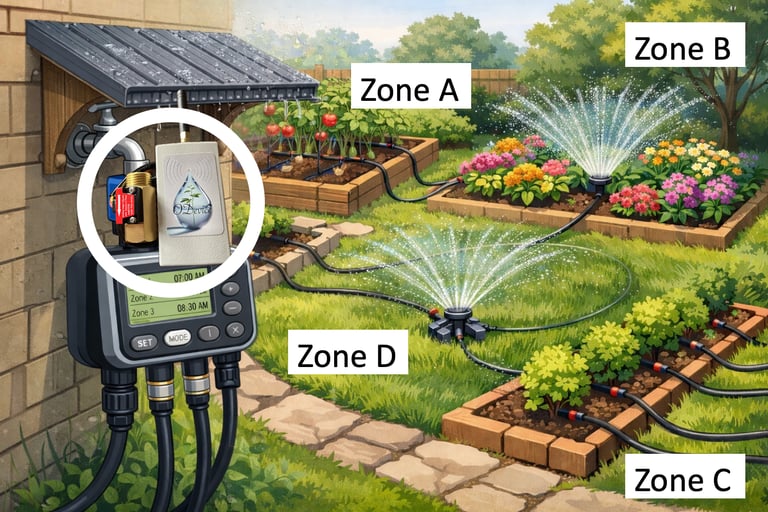

Surveillez votre arrosage
Surveillez votre arrosage et soyez immédiatement alerté en cas d’anomalie.
Placé votre débitmètre ou compteur d’eau en amont du programmateur pour surveiller l’ensemble des zones d’arrosage.
Détectez facilement : tuyau débranché, programmateur défaillant, arrivée d’eau coupée, vanne ouverte ou fermée anormalement, élément d’arrosage en panne

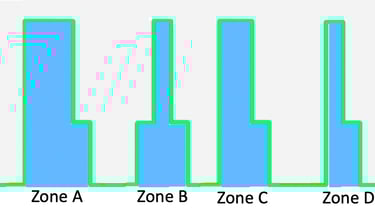

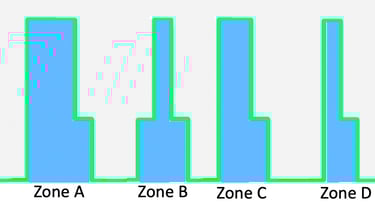

Ici la première mesure qui servira de référence (représentée par le trait vert, tandis que le débit mesuré apparaît en bleu).

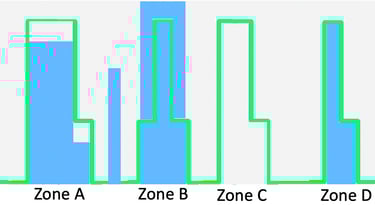

Les anomalies représentées ici sont :
Zone A : Alerte pour débit insuffisant — un élément d’arrosage ne fonctionne pas
Zone B : Alerte pour débit excessif — un tuyau s’est débranché, provoquant un débit maximal
Zone C : Alerte pour débit insuffisant — vanne fermée ou modification de la programmation.
Zone D : Aucune alerte, le débit est conforme à la référence.
Entre la zone A et la zone B, un débit non prévu déclenchera également une alerte.
💡 Utiliser votre module ODevice branchée sur le compteur d’eau de la maison pour surveiller votre arrosage en le programmant ainsi que sa surveillance hors période d'utilisation domestique comme ci dessous en fin de journée. Une tolérance réglable permet d’accepter de légères variations sans déclencher d’alerte.

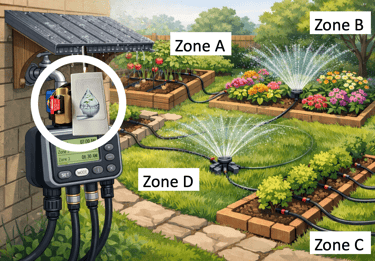

Dans cet exemple, nous avons 4 zones d’arrosage et une plage horaire allant de 0 h à 24 h.
Les jours suivants, l’algorithme vérifie que votre arrosage reste conforme à la référence verte. Toute différence déclenche une alerte (en bleu le débit mesuré).
Informations utiles
La solution ODevice doit être considérés comme un outil d’assistance à la surveillance, et ne remplace pas un système de sécurité, de mesure, d’alerte ou de contrôle certifié par un organisme. Veuillez consulter les conditions d’utilisation CGU en bas de page pour plus d’informations.
LoRa : la communication est assurée uniquement en liaison directe entre la Box LoRa ODevice et ses modules LoRa (n’utilise pas le réseau LoRaWAN public).
Un WiFi 2.4GHZ est nécessaire pour les modules WiFi et la Box LoRa
